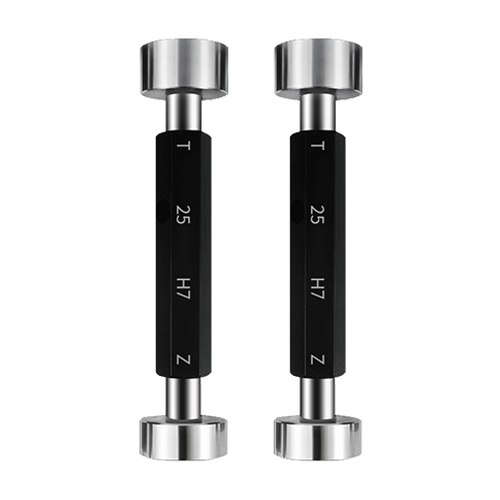

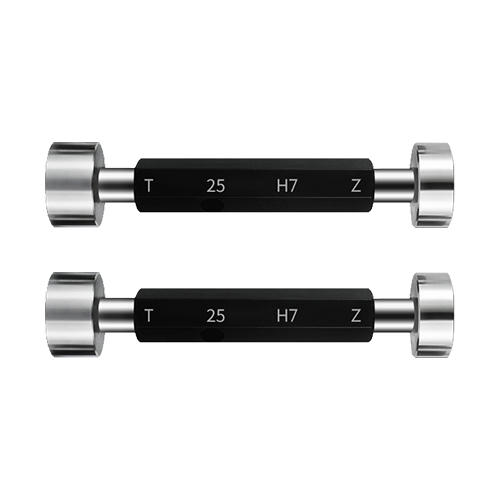

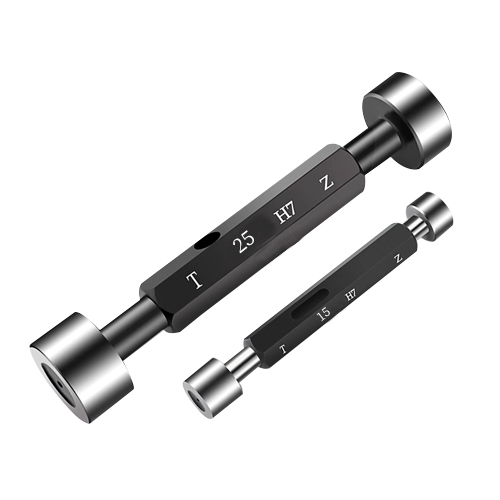

ZXGLW est un fabricant et fournisseur de jauges à bouchon lisse en Chine. Nous disposons de capacités de recherche et développement indépendantes, introduisons des équipements et des matériaux importés, explorons et innovons constamment et accordons une grande attention à la qualité des produits tout au long du processus de fabrication. Cette jauge à bouchon est facile à transporter et à utiliser, peut effectuer des mesures précises, a une dureté et une durabilité élevées et, plus important encore, a une bonne précision.

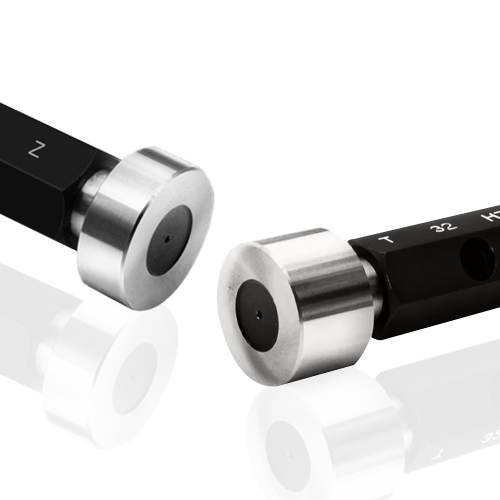

• Tête de mesure de haute précision : les jauges à tampon lisse sont fabriquées en acier GCR15 haute performance, qui a subi un traitement thermique rigoureux et une dureté de 53-60 rhc. Il présente une fragilité, une perméabilité, une dureté élevées et une excellente résistance à la fatigue de contact, garantissant la précision et la stabilité de la mesure. Après un broyage fin par des meuleuses spéciales importées de haute précision, chaque tête de mesure est entièrement inspectée par un équipement de test de haute précision.
• Poignée en tube d'aluminium de haute qualité : fabriquée en tube d'aluminium de haute qualité, elle est légère et facile à utiliser et à transporter. La surface est traitée avec la technologie d'électrophorèse, qui est non seulement antidérapante et résistante à l'usure, mais également fermement connectée, vous permettant de vous sentir à l'aise et durable pendant l'utilisation.
• Avantages globaux du produit : La jauge à tampon présente une dureté élevée, une haute précision et une longue durée de vie. De la sélection des matériaux au processus de production, chaque maillon est strictement contrôlé. Qu'il s'agisse de longueur, de taille ou de stabilité, il offre d'excellentes performances et est votre bras droit pour une mesure précise.
Matériau : acier à roulement (GCr15)
Gamme de tailles : les jauges à bouchon lisse sont disponibles dans une gamme complète de tailles, adaptées à différents diamètres de trous, et peuvent être personnalisées, avec la possibilité d'accepter des pièces non standard.
|
Caractéristiques diamètre (mm) |
À travers longueur de fin |
Fin longueur |
Caractéristiques diamètre (mm) |
À travers longueur de fin |
Fin longueur |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
>30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
>40-50 |
25 |
18 |
|
|
>14-18 |
14 |
10 |
>50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
Convenable tableau de tolérance dimensionnelle (trou) mm |
||||||
|
Caractéristiques et dimensions (mm) |
Précision H6 |
Précision H7 |
Précision H8 |
|||
|
À travers longueur de fin |
Fin longueur |
À travers longueur de fin |
Fin longueur |
À travers longueur de fin |
Fin longueur |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
>3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
>6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
>10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
>18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
>30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
>50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
>80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
>120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
>180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
>250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
